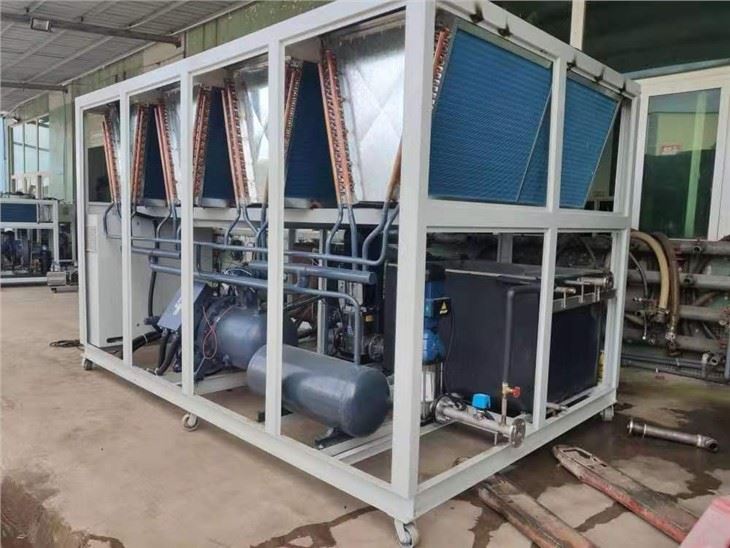

تم تصميم نظام تبريد الماء المبرد بالسائل لتوزيع المياه على عملية إنتاج الحرارة عبر مضخة مياه. يعيد الماء الحرارة إلى المبرد حيث تقوم دورة الضغط بتبريد الماء قبل إعادته إلى عملية التسخين.
تم تعداد التطبيقات النموذجية لمبردات التبريد السائل أدناه.
تبريد المناطق
تكييف مركزي
الزراعة المائية
تجهيز الأغذية والمشروبات
الأدوية والطبية
التخزين البارد
أنظمة تخزين الطاقة الحرارية (TES)
الآلات ، القطع بالماء النفاث ، القطع بالليزر ، اللحام ، إلخ.
معالجة البلاستيك
كيف يعمل نظام تبريد الماء المبرد السائل المبرد؟
في معظم تطبيقات تبريد العمليات ، يقوم نظام الضخ بتوزيع الماء البارد أو محلول الماء / الجليكول من المبرد إلى العملية. يزيل هذا السائل البارد الحرارة من العملية ويعود السائل الدافئ إلى المبرد. مياه العملية هي الوسيلة التي تنتقل بها الحرارة من العملية إلى المبرد.
تحتوي مبردات العمليات على مركب كيميائي يسمى مادة التبريد. هناك العديد من أنواع المبردات والتطبيقات التي تعتمد على درجات الحرارة المطلوبة ولكنها تعمل جميعها على المبدأ الأساسي للضغط وتغيير طور المبرد من سائل إلى غاز والعودة إلى سائل. إن عملية تسخين المبرد وتبريده وتغييره من غاز إلى سائل والعودة مرة أخرى هي دورة التبريد.
تبدأ دورة التبريد بخلط سائل / غاز منخفض الضغط يدخل إلى المبخر. في المبخر ، تعمل الحرارة الناتجة عن ماء المعالجة أو محلول الماء / الجليكول على غليان مادة التبريد ، مما يحولها من سائل منخفض الضغط إلى غاز منخفض الضغط. يدخل الغاز منخفض الضغط إلى الضاغط حيث يتم ضغطه إلى غاز عالي الضغط. يدخل الغاز عالي الضغط إلى المكثف حيث يزيل الهواء المحيط أو ماء المكثف الحرارة لتبريدها إلى سائل عالي الضغط. ينتقل السائل عالي الضغط إلى صمام التمدد ، والذي يتحكم في كمية سائل التبريد الذي يدخل المبخر ، وبالتالي يبدأ دورة التبريد مرة أخرى.
يتميز نظام تبريد الماء المبرد السائل القياسي بالميزات التالية:
1. صهاريج عازلة من الفولاذ المقاوم للصدأ لتوفير تحكم دقيق في درجة الحرارة وتقليل بدء تشغيل الضاغط
2. هيكل صلب مجلفن قوي لضمان عمر طويل للخزانة
3. ضواغط التمرير المحكم عالية الكفاءة
4. مبرد R134a عالي الكفاءة مع إمكانية منخفضة للاحترار العالمي ولضمان التشغيل حتى في أعلى درجات الحرارة المحيطة
5. مضخات مياه أولية متكاملة
6. اختبار قبول المصنع الشامل قبل الإرسال

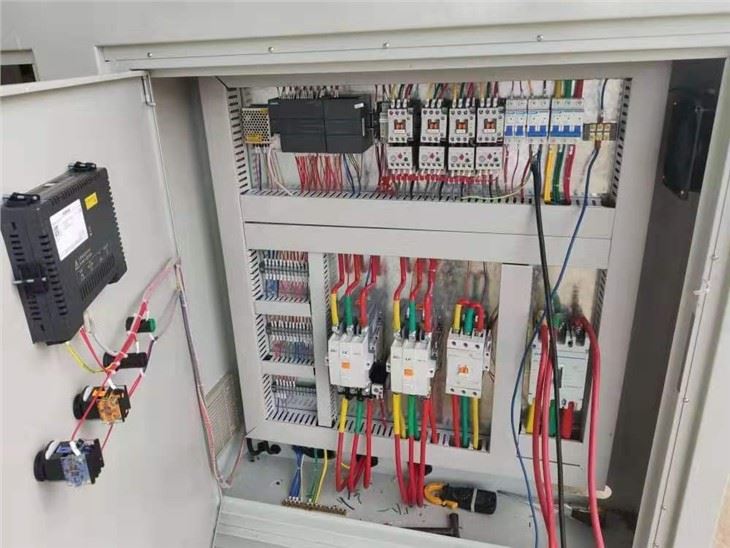

7. تحكم إلكتروني دقيق للغاية
8. مكثفات مطلية بالماء لحماية عالية من التآكل
9. ضمان شامل لمدة 12 شهرًا على الأجزاء
10. خيارات المضخة لتناسب أي ملف شخصي
11. مبادل حراري من الفولاذ المقاوم للصدأ أو مبخرات متحدة المحور
12. حماية المبخر على جميع الموديلات

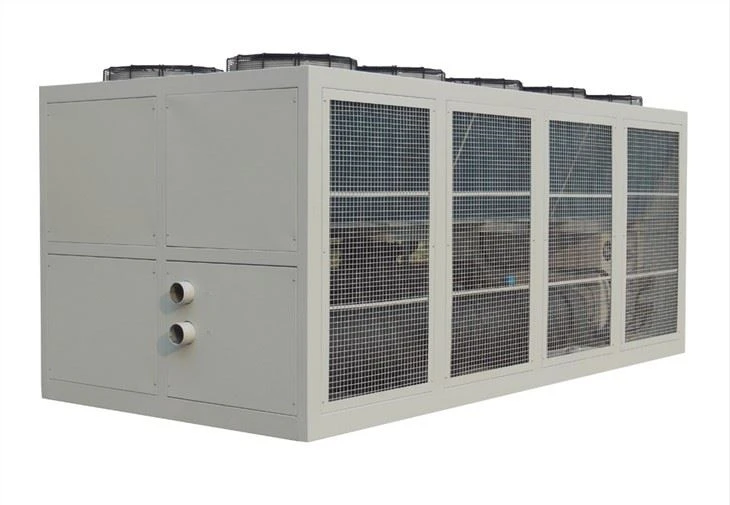

هنا دعونا نرى مواصفات مبرد سائل التبريد بالماء 50 طن:
غرض | تخصيص / المورد | ||
تبريد سعة | نموذج | أيد-80A | |
كيلوواط / ساعة | 186 | ||
طن / ساعة | 52.88 | ||
قوة مدخل | كو | 61.2 | |
قوة إمداد | 230V-3N-60 هرتز | ||
درجة حرارة مَنفَذ (درجة) | 7 | ||
المبردات يتحكم | توسع صمام | ||
تبريد دائرة | واحد | ||
المبردات | R407C | ||
البعد （مم）L*W*H | 4000*2000*2200 | ||
ضاغط | أسلوب | سكرمص | |
كمية （تعيين） | 1 | ||
ضاغط الطاقة (كيلوواط) | 54.4 | ||
مكثف | أسلوب | زعنفة اكتب ب لفائف النحاس | |
معجب كمية（تعيين） | 8 | ||
الطاقة (كيلوواط) | 6.8 | ||
حجم الهواء（m3/h） | 84000 | ||
المبخر | أسلوب | صدَفَة وأنابيب | |
ماء تدفق（m3/h） | 32 | ||
ماء يضخ مقاس （"） | 3 | ||
حامية جهاز | 1. المرحلة حامية 2-المروحة الزائد حامية 3. عالية / منخفضة الجهد االكهربى حامية 4. overheat حامية 5. المضادة للتجميد حامية | ||
وحدة وزن（كلغ） | 1820 | ||
رئيسي القطع | |||
ضاغط | هانبل | ||
مكثف | أنيدا | ||
المبخر | جينديان | ||
إلكتروني | LS / Chnt | ||
توسع صمام | ايمرسون | ||
يتحكم نظام | بونب | ||
ملاحظات: تعتمد قدرة التبريد على درجة حرارة التكثيف 45 درجة مئوية ، ودرجة حرارة المدخل 12 درجة مئوية والمخرج 7 درجة مئوية.
يمكن أن يوفر تكوين الخيار الآخر:
1. مكثف بعيد:
يمكن تصنيع المبرد كنظام منفصل ، ويمكن تركيب المبخر في الداخل في غرفة المصنع على سبيل المثال وتركيب المكثف في الخارج.
2. جهاز التحكم عن بعد:
يتم التحكم عن بعد ببساطة عن طريق توصيل النقطة في صندوق التبريد الخاص بنا.
يتم التحكم عن بعد بدرجة عالية بواسطة Modbus.
3. مقبلات لينة
في التركيبات التي لا يكون فيها مصدر الطاقة قويًا ، يمكن توفير أجهزة بدء التشغيل على الضواغط للحد من تيار الاندفاع عند بدء تشغيل الضاغط.
4. ضاغط VSD
محركات متغيرة السرعة - يتم تركيبها على الضاغط للسماح بخفض السرعة في ظروف التحميل الجزئي مما يزيد من كفاءة تشغيل المبرد.
5. البيئات المسببة للتآكل
إذا تم تركيب المبرد في بيئة بها عناصر مسببة للتآكل ، فيمكن تصنيع المبرد بهذه الطريقة لإطالة عمر الوحدة.
أ. طلاء مقاوم للتآكل لزعانف المكثف
ب. يمكن بناء الوحدات بخزائن من الفولاذ المقاوم للصدأ أو طلاء مضاد للتآكل.
ج. العبوات الكهربائية مقاومة للطقس ، ولكن إذا كانت العلبة مطلوبة بتصنيف IP عالٍ ، فيمكن تقديم ذلك.
د. في حالة وجود غاز قابل للاشتعال ، قد تكون هناك حاجة إلى وحدة مصنفة EX أو ATEX.
ه. يمكن تغيير المروحة الموجودة في الجزء العلوي إلى مادة RFP لمقاومة التآكل.
