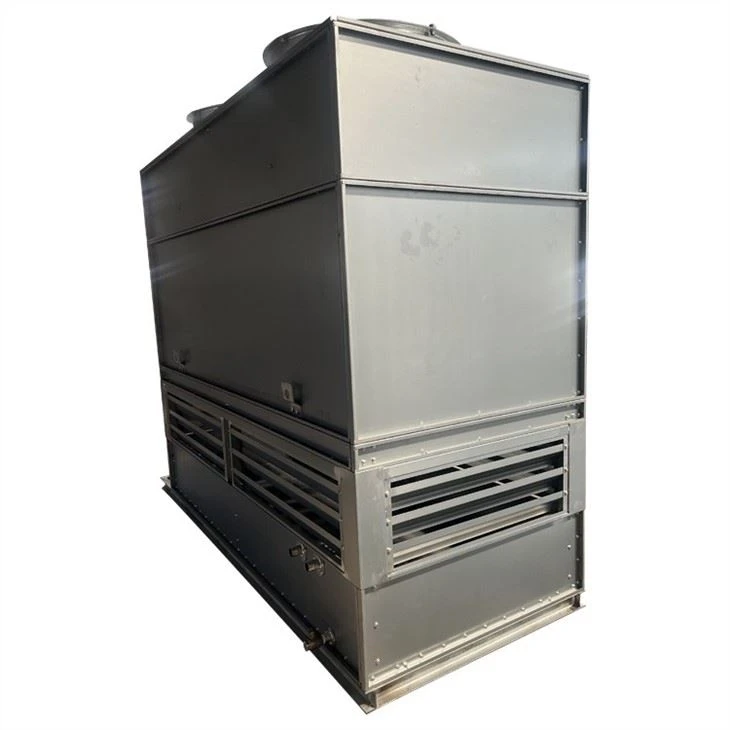

برج تبريد دائرة المياه المغلقة

ما هو برج تبريد دائرة المياه المغلقة؟

في برج التبريد المغلق ، يتم وضع المبادل الحراري الأنبوبي في البرج ، ويتم ضمان تأثير التبريد من خلال التبادل الحراري بين الهواء المتداول ، وماء الرش خارج الأنبوب والماء المتداول في الأنبوب. نظرًا لأن المياه المتداولة عبارة عن حلقة مغلقة في الأنبوب ، فيمكنها ضمان عدم تلوث جودة المياه ، مما يمكن أن يحمي بشكل جيد التشغيل الفعال للمعدات الرئيسية وتحسين عمر الخدمة. عندما تكون درجة الحرارة الخارجية منخفضة ، يمكن إيقاف نظام الرش لتوفير المياه.

في برج التبريد المفتوح ، يكون ماء التبريد على اتصال مباشر بالهواء ، لذلك بعد فترة من الزمن ، سوف يتلف ماء التبريد ، وهو أمر ليس من السهل تنظيفه ، ومن ثم يتم حظر خط الأنابيب ، وتأثير نقل الحرارة من المعدات مخفضة. يمكن لبرج الماء البارد المغلق تجنب هذا الموقف والتأكد من عدم اتصال وسيط التدوير بالبيئة الخارجية ، وبالتالي ضمان عدم تغير تركيبة وسيط التدوير ، ولا تتبخر ، وتستهلك ، ولا تحتوي على شوائب ، مما يحافظ على العمل سائل نظيف.

مبدأ العمل لبرج تبريد الدائرة المغلقة

مبدأ عمل برج التبريد المغلق هو ببساطة التبريد الدوراني المغلق ، والذي يتكون من الأنظمة التالية:

1. الدوران الداخلي: يتدفق الوسيط المتداول المبرد ويبرد عبر حزمة الأنبوب المغلق ، وهو معزول تمامًا ومغلق وغير متصل بالعالم الخارجي.

2. الدوران الخارجي: المعروف أيضًا باسم رذاذ الماء ، يتم ضخ الماء من أعلى البرج ، ويتم رشه بالتساوي إلى الخارج من حزمة أنبوب التبادل الحراري بواسطة مضخة رش منخفضة التدفق عالية التدفق ، مغطاة بغشاء ماء رقيق ، يتم تسخينه بواسطة متوسط ​​درجة الحرارة المرتفعة في الأنبوب ، ويمتص فيلم الماء الطاقة الحرارية ، ويتحول إلى حرارة كامنة للتبخر ، ويتبخر إلى بخار ماء ، ويأخذ الطاقة الحرارية.

3. نظام تبادل الهواء: يدخل الهواء الجاف والبارد من الجزء السفلي من حزمة أنبوب التبادل الحراري ، ويمر فوق حزمة الأنبوب بسرعة عالية ، وينفذ التبادل الحراري بالحمل الحراري مع جدار الأنبوب ، وفي نفس الوقت يدخل بخار الماء ويتحول إلى غاز عالي المحتوى الحراري ، يتم استنفاده بواسطة مروحة تدفق محورية ويتم إرساله إلى خارج البرج. يتم تحقيق الغرض من نقل الطاقة الحرارية إلى خارج البرج.

4. الأنظمة المساعدة: شبكة مدخل الهواء ، مجمّع المياه ، نظام توزيع المياه ، نظام التحكم ، إلخ ، لضمان التشغيل العادي لبرج التبريد المغلق. على وجه الخصوص ، يقوم نظام التحكم تلقائيًا بالتبديل بين تبريد الهواء وتبريد الهواء بالإضافة إلى وضع الرش وفقًا لدرجة حرارة المياه الخارجة وما إذا كان يفي بمتطلبات العملية ، وتحقيق التشغيل التلقائي تمامًا دون تدخل يدوي ، وتحقيق التشغيل الفعال لتوفير المياه والكهرباء .

مزايا وعيوب برج التبريد المغلق

بالمقارنة مع برج التبريد المفتوح ، فإن برج التبريد المغلق له مزايا واضحة ، لذلك فإن نظام التبريد الحالي يعتمد أساسًا على برج التبريد المغلق.

1. حلقة مغلقة

الوسط الدائر مغلق تمامًا ومعزول تمامًا عن العالم الخارجي. لا يمكنها تبريد الماء فحسب ، بل يمكنها أيضًا تبريد جميع الوسائط القابلة للتدفق الأخرى ، مثل تبريد الزيت ، والكحوليات ، والمبردات ، والأملاح والسوائل الأخرى. على سبيل المثال ، لا يمكن للزيت الهيدروليكي اختراق الماء. يمكن الآن تغذية الوصلات الوسيطة للمبادلات الحرارية للغلاف والأنبوب أو المبادلات الحرارية للوحة مباشرة في حزمة الأنبوب لبرج التبريد المغلق.

2. تقليل البصمة

لا حاجة لحفر البرك لتخزين السوائل بسبب الحلقة المغلقة الكاملة داخل الأنابيب أو المعدات. في التخطيط العام للمصنع في المرحلة الأولى من البناء ، يمكن استخدام موارد الأرض بشكل كامل ، ويمكن ترتيب معدات الإنتاج والعمليات والمباني. إذا تم ترتيب برج التبريد المغلق على سطح المبنى ، فسيؤدي ذلك إلى تقليل استخدام الأراضي وتوفير تكاليف الأرض الضخمة.

3. تقليل تكاليف التشغيل

أثناء التشغيل ، تبريد الهواء وتبريد الهواء بالإضافة إلى الرش ، يتم تبديل الوضعين تلقائيًا ، دون تدخل يدوي ، مما يوفر العمالة واستهلاك الطاقة وتكاليف استهلاك المياه ، وعلى عكس عملية تشغيل البرج المفتوح ، فإن إضافة كمية كبيرة من المواد الكيميائية لضمان التوسع و المشاكل التي تسببها الطحالب ، حفظ تكلفة المواد الكيميائية.

4. تحسين كفاءة الإنتاج وتقليل حالات الفشل

نظرًا لأن درجة حرارة وتكوين المياه المتداولة مضمونة ، فإن معدات الإنتاج العملية مضمونة لتبريد ، وتقليل الأعطال والصيانة ، وضمان وقت العمل بالكامل ، مما يحسن بشكل غير مباشر من كفاءة الإنتاج.

5. إطالة عمر معدات الإنتاج

يمكن للتركيب المستقر وجودة المياه المتداولة تفريغ الطاقة الحرارية لمعدات الإنتاج في الوقت المناسب ، ولا يتم حظر أو تآكل نظام التبريد الداخلي ، مما يطيل من عمر خدمة الجهاز.

6. لا تغيير في المكونات

بسبب العزلة عن العالم الخارجي ، فإن تركيبة الوسط مستقرة ، وتبريد وتبريد فقط ، وإذا لم يتغير بسبب التبريد ، فلن يتغير التكوين.

7. لا تبخر

لا يوجد اتصال مع الغلاف الجوي ، فقط تتغير درجة الحرارة ولا ينتج بخار الماء. لن يتم تقليل سعة السوائل الإجمالية ، ولا داعي لإضافة سائل جديد إليها.

8. لا تحجيم

أيونات الكالسيوم والمغنيسيوم المذابة فيه ، لأنه لا يوجد تبخر ولا تجديد لسائل جديد ، ويبقى العدد الإجمالي للأيونات دون تغيير ، ويبقى الحجم الإجمالي للمحلول دون تغيير. وفقًا لتعريف التركيز ، فإن نسبة الكمية إلى الحجم لن تتغير أبدًا. حتى إذا كانت هناك كمية معينة من أيونات الكالسيوم والمغنيسيوم ، فلن تتوسع لأنها لا تتجاوز تشبعها. من أجل السلامة ، لا يزال وسيط التدوير العام يعتمد دوران الماء النقي ، والذي يمكن أن يضمن بشكل أفضل عدم تحجيم النظام بأكمله.

9. لا شوائب

سواء كانت معدات إنتاج وخطوط أنابيب وأبراج تبريد مغلقة ، فجميعها معزولة عن العالم الخارجي ، ولا يمكن لجميع الشوائب الخارجية الدخول إليها. في هذا الصدد ، انتبه إلى نقطتين. أولاً ، لا تخزن في حمام سباحة لمنع الشوائب من الدخول والتبخر. ثانيًا ، قم بإضافة مواد كيميائية مثل مثبطات التآكل لمنع تآكل المعدن على الجدار الداخلي للمعدات أو خطوط الأنابيب التي تمر عبرها ، مما يؤدي إلى حدوث شوائب وسد خطوط الأنابيب أو الملحقات.

لنرى هنا مواصفات برج تبريد دائرة المياه المغلقة 400T:

يجب التركيز على النقاط الأخرى:

1. تدابير مانعة التجمد للمناسبات التي لا تستخدم أساسًا في فصل الشتاء

إذا لم يكن برج التبريد المغلق بحاجة إلى التشغيل في فصل الشتاء ، فيجب تصريف مياه الرش والمياه المتداولة الداخلية عند إغلاقه. يعتمد برج التبريد على هيكل مائل ثلاثي الأبعاد في تصميم المبادل الحراري لضمان التدفق السلس للمياه والتفريغ النظيف. يتم تزويد الجزء العلوي من المبادل الحراري بهيكل صمام الهواء ، ويمكن إدخال الهواء المضغوط للمساعدة في التفريغ إذا لزم الأمر.

2. مشكلة التجمد في المناسبات الجارية في بعض الفترات الزمنية

يتكون مانع التجمد لبرج التبريد المغلق من جزأين: نظام رش الماء ونظام المياه المتداولة الداخلي (الماء المخفف).

بالنسبة لمشكلة التجمد في نظام رذاذ الماء ، عادةً ما يتم إضافة سخان كهربائي في حوض الماء ، والذي يتم تشغيله بشكل عام عندما يكون ماء الرش أقل من 5 درجات ، ويتوقف عندما تكون درجة الحرارة أعلى من 8 درجات. ينقل مسبار درجة الحرارة الإشارة إلى خزانة التحكم للتحكم تلقائيًا في بدء وإيقاف السخان الكهربائي. يتم تحديد اختيار الطاقة للسخان الكهربائي وفقًا لحجم الماء المتداول ودرجة حرارة الهواء الخارجي.

بالنسبة لمضاد التجمد لنظام المياه المتداولة الداخلي ، يمكن إضافة محلول الإيثيلين جلايكول أو يمكن إضافة معدات التسخين الكهربائية. يمكن لشركتنا استشارة صيغة محلول الإيثيلين جلايكول.

بالنسبة لأنظمة التبريد الأكبر ، من الممكن التفكير في حفر بركة لصب رذاذ الماء فيها ، مما يمكن أن يوفر تكاليف الكهرباء بسبب تشغيل التدفئة الكهربائية ، ويمكن أيضًا وضع الأدوية في المسبح لتحسين جودة مياه الرش.

3. مشكلة منع التجمد بمناسبة التشغيل على مدار العام

بالنسبة لبرج التبريد المغلق الذي يعمل على مدار السنة ، إذا كان مزودًا بنظام تحكم إلكتروني ، فقد يتغير عدد أبراج التبريد بسبب تغيير الحمل في النظام الرئيسي ، لذلك يجب أيضًا مراعاة مشكلة التجمد.
