كيف يعمل المبرد؟
تعمل العملية في حلقة ، لكننا سنبدأ من حيث يتفاعل وسط التبريد مع معدات المعالجة الخاصة بك.
يمتص سائل تبريد النظام الطاقة الحرارية من عمليتك ، مما يتسبب عادةً في تغيير الطور إلى غاز. ثم يتم تدوير المبرد الغازي إلى مكثف يقوم بطرد الحرارة من خلال التكثيف التبخيري أو برج التبريد. يقوم التبادل الحراري هذا بتكثيف وسيط التبريد مرة أخرى إلى سائل أكثر برودة يتم إرساله مرة أخرى إلى مصدر تسخين العملية لبدء الدورة مرة أخرى.
ما نوع المبردات المستخدمة في المبردات؟
يعتمد نوع المبرد المستخدم في المبرد على احتياجات العملية واعتبارات التكلفة. المبردات الأكثر شيوعًا المستخدمة هي إما الماء أو خليط من الماء ومادة أخرى ذات خصائص توصيل حرارة مناسبة - مثل مركبات الجليكول.
ماء
يعد استخدام الماء كسائل للمبرد أمرًا اقتصاديًا لأنه في معظم الحالات يمكن الحصول على المياه بسهولة بأقل تكلفة. بدلاً من ذلك ، يمكن استخدام المياه النقية (الماء منزوع الأيونات ، والتناضح العكسي) في مبرد مائي لتحقيق كفاءة تبريد أعلى.
جلايكول
تتكون المبردات التي أساسها الجليكول إما من إيثيلين جلايكول أو بروبيلين جليكول. في حين أن هذين المتغيرين لهما خصائص فيزيائية متشابهة ، فلا ينبغي أبدًا خلطهما. المزايا الرئيسية التي تمنحها مبردات الجليكول هي مقاومة محسنة للتآكل وكذلك خصائص مقاومة التجمد.
لماذا يستخدم الجلايكول للتبريد
إن استخدام مزيج ماء الجليكول كمبرد مبرد له فوائد مختلفة على استخدام الماء العادي كسائل مبرد. ترجع هذه المزايا إلى خصائصه الفيزيائية الفريدة التي تشمل نقطة تجمد أقل من الماء.
الماء مقابل نقل الحرارة الجلايكول
بالنسبة للماء الخالي من الشوائب ، تكون نقطة التجمد 32 درجة فهرنهايت وهي أعلى بكثير مقارنة بإيثيلين جلايكول النقي الذي يتغير إلى حالته الصلبة عند 8.9 درجة فهرنهايت. التغييرات. على سبيل المثال ، سوف يتجمد 10 في المائة من جلايكول الإيثيلين عند 25.9 درجة فهرنهايت بينما يتجمد محلول الجليكول بنسبة 60 في المائة عند -63 درجة فهرنهايت.
من التحليل أعلاه ، من الواضح أن الجليكول له خصائص تبريد أكثر ملاءمة للاستخدام في المبردات المتوقع أن تعمل في بيئات درجات الحرارة المنخفضة. في هذه الظروف الحرارية ، سوف يتجمد مبرد الماء ويعيق دوران المبرد مع تقليل الكفاءة الكلية.
على النقيض من ذلك ، فإن استخدام مبرد يعتمد على الجليكول سيستفيد من خصائصه المضادة للتجمد التي تضمن بقاء المبرد في حالة سائلة مرغوبة.
مبرد جلايكول مقابل مبرد الماء
يمكن استخدام كل من مبردات الجليكول والمياه لتبديد الحرارة الناتجة عن عملية الإنتاج بشكل مرض. يكمن الاختلاف الأساسي بين كلا النوعين من المبردات في الاختلافات في نقاط التجمد وكذلك قدرات التوصيل الحراري.
يحتوي الجلايكول النقي أو مزيج من الجليكول والماء على نقطة تجمد أقل بكثير من الماء النقي. من خلال ضمنيًا ، تعتبر المبردات القائمة على الجليكول أكثر ملاءمة للبيئات ذات درجة الحرارة المنخفضة. على العكس من ذلك ، يتمتع الماء بقدرة أفضل على الاحتفاظ بالحرارة وتوصيلها من عملية مرتبطة بها مقارنة بخليط الجليكول. نتيجة لذلك ، ستكون كفاءة نقل الحرارة لمبرد الماء أعلى من كفاءة مبرد الجليكول.
بشكل عام ، يحتاج المشغلون إلى مراعاة درجات الحرارة المحيطة لبيئة تحديد الموقع قبل اختيار نوع المبرد.
كيف يعمل نظام مبرد الجليكول؟
يتكون مصنع مبرد الجليكول من مكون تبريد وأنبوب يحتوي على خليط ماء جليكول كمبرد. يتم توجيه السائل المبرد من وحدة التبريد عبر الأنابيب المرتبطة بالمبادل الحراري المحيط بعملية ساخنة. بعد امتصاص الحرارة من العملية المصاحبة ، يُعاد المبرد الدافئ إلى وحدة التبريد للتبريد وبعد ذلك تتكرر العملية.
نسبة الجليكول في أنظمة المياه المبردة
بالنسبة للعديد من أنواع المبردات ، يتم خلط الإيثيلين جلايكول بالماء بنسبة 60/40. هذه النسبة العالية من الجليكول تعزز خصائص مانع التجمد للخليط بشكل كبير. هذا مفيد في الحالات التي تتطلب التبريد السريع. في هذه الحالات ، يمكن تبريد العملية إلى درجات حرارة منخفضة جدًا دون تجميد المبرد داخل الأنابيب.

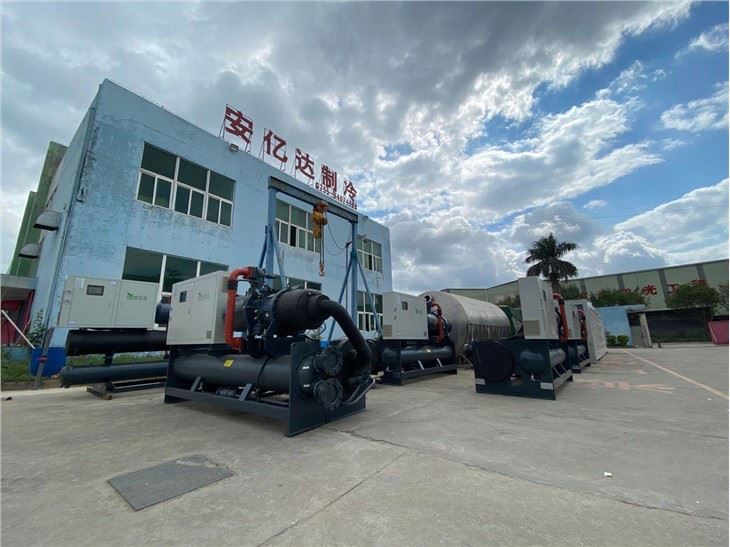

لنرى هنا مثالًا واحدًا لمبرد المياه الجليكول لتبريد المشروبات
12000 لتر / ساعة مشروبات باردة من 25 درجة إلى 4 درجات ، مبرد مبرد بالماء يحتاج إلى العميل ، والذي يحتاج إلى توصيل برج التبريد.
لحساب سعة التبريد الجانبي للجليكول ، اخترنا سعة التبريد {{0} متر مكعب / ساعة * (25-4) / 0. 86 * 1. 1=323 كيلوواط ، على أساس منفذ 1C.
تصميم التبادل الحراري للوحة: 12000L / hr المشروبات 25degress مدخل و 4degress ، glycol جانب 60m3 / hr 1degrees ومخرج 5degrees.
دعونا نرى مبدأ عمل نظام برج تبريد مبرد المياه
يستخدم المبرد المبرد بالماء الماء من برج تبريد خارجي لطرد الحرارة من مادة التبريد الغازية في المكثف قبل أن يخضع لتغيير الطور إلى سائل.
هنا دعونا نرى مواصفات نظام برج تبريد مبرد المياه glycol:
غرض | المواصفات / المورد | ||
قدرة التبريد | نموذج | AYD-340 WS | |
كو/hr | 346 | ||
مدخلات الطاقة | كو | 94.5 | |
حاضِر | A | 161.4 | |
مزود الطاقة | 380V-3N-50 هرتز | ||
درجة حرارة مَنفَذ (درجة) | 0-5 | ||
التحكم في المبردات | صمام توسع | ||
دائرة التبريد | 1 | ||
المبردات | R407C | ||
البعد（مم）L*W*H | 3500*1000*1800 | ||
ضاغط | أسلوب | سكرمص | |
نموذج | RC -470 ب | ||
الكمية | 1 | ||
قوة الضاغط (kw) | 94.5 | ||
مكثف | أسلوب | شل وأنابيب / 1 مجموعة | |
تدفق الماء المبرد（m3/h） | 89.5 | ||
حجم الأنبوب (") | 6 | ||
المبخر | أسلوب | ستانلس ستيلشل وأنابيب / 1 مجموعة | |
تدفق الماء البارد（m3/h） | 65 | ||
حجم الأنبوب（"） | 5 | ||
جهاز الحماية | 1,حامي المرحلة 2,Fقليلحامية 3,عالية / منخفضة الجهد حامي 4,ملف حامي الحرارة الزائدة 5,واقي ضد التجمد | ||
وحدة الوزن（كلغ） | 2450 | ||
الأجزاء الرئيسية ماركة | |||
ضاغط | هانبل | ||
إلكتروني | LS / Chnt | ||
صمام توسع | ايمرسون | ||
التحكم الكهربائي | سيمنز | ||
ملاحظة: تعتمد قدرة التبريد على المخرج درجة الحرارة 1 ج ، درجة حرارة التكثيف 40 درجة مئوية.
RFQ:
1. تطبيق مبرد الماء الجليكول؟
تبريد المشروبات ، تبريد الحليب ، تبريد مصنع الجعة ، تبريد حلبة الجليد ، تبريد الآيس كريم وما إلى ذلك.
2- ما هي المعلومات التي تحتاج إلى معرفتها لتأكيد النموذج؟
الحمل الحراري ، مثل معدل التدفق ، يبرد من أي درجة حرارة إلى أي درجة حرارة.
3. أي مبرد يعتمد عادة؟
R404A و R449A.
4. إذا كنت بحاجة إلى تكوين مخصص ، هل يمكن أن ترضي؟
نعم ، منطقة مقاومة للتآكل ، مدفوعة بنظام vsd ، نظام منفصل مثل مكثف الهواء عن بعد ، جهاز التحكم عن بعد وأي شيء تطلبه سنقدم لك حلولنا.
